拉臂垃圾车

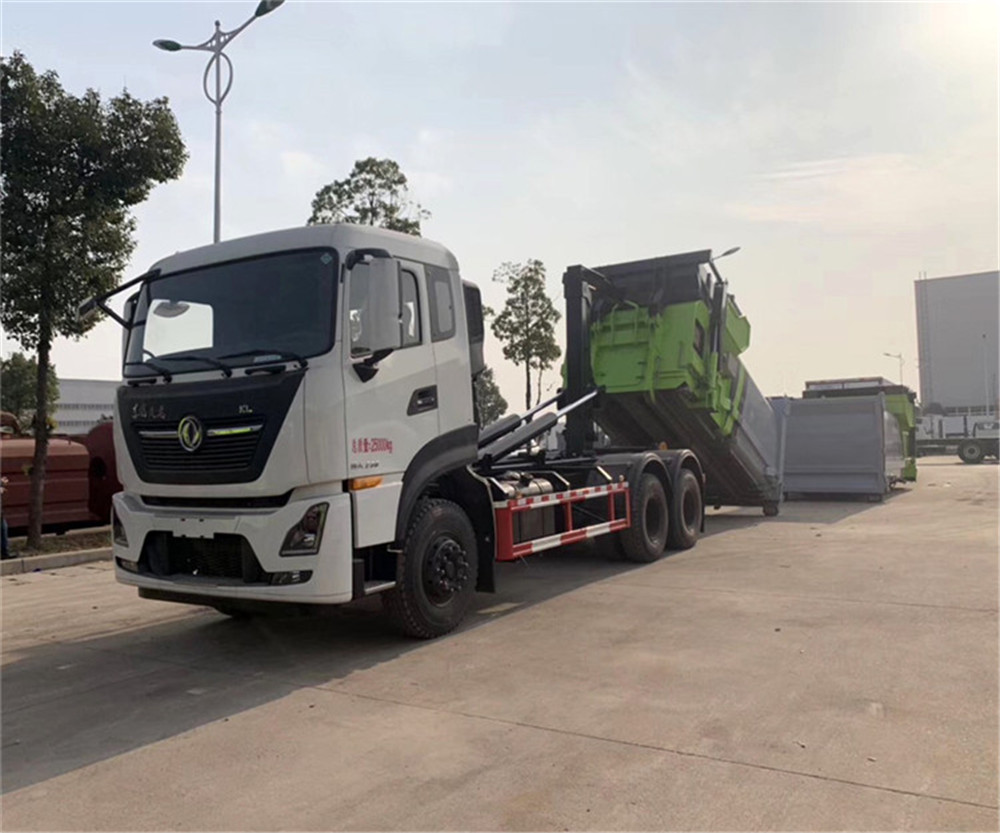

国六-东风天龙后双桥【18方】勾臂/套臂垃圾车

国六-东风天龙后双桥【18方】勾臂/套臂垃圾车



【厂家主营:洒水车、冷藏车旅居车

   畜禽运输车饲料运输车救护车】
【厂家电话:138 7285 6778】

【厂家微信:138 7285 6778】

【地址:湖北省随州市程力汽车工业园】

诚信保证】【购车无忧

买的放心】【用的舒心

在线联系 联系我们
产品介绍

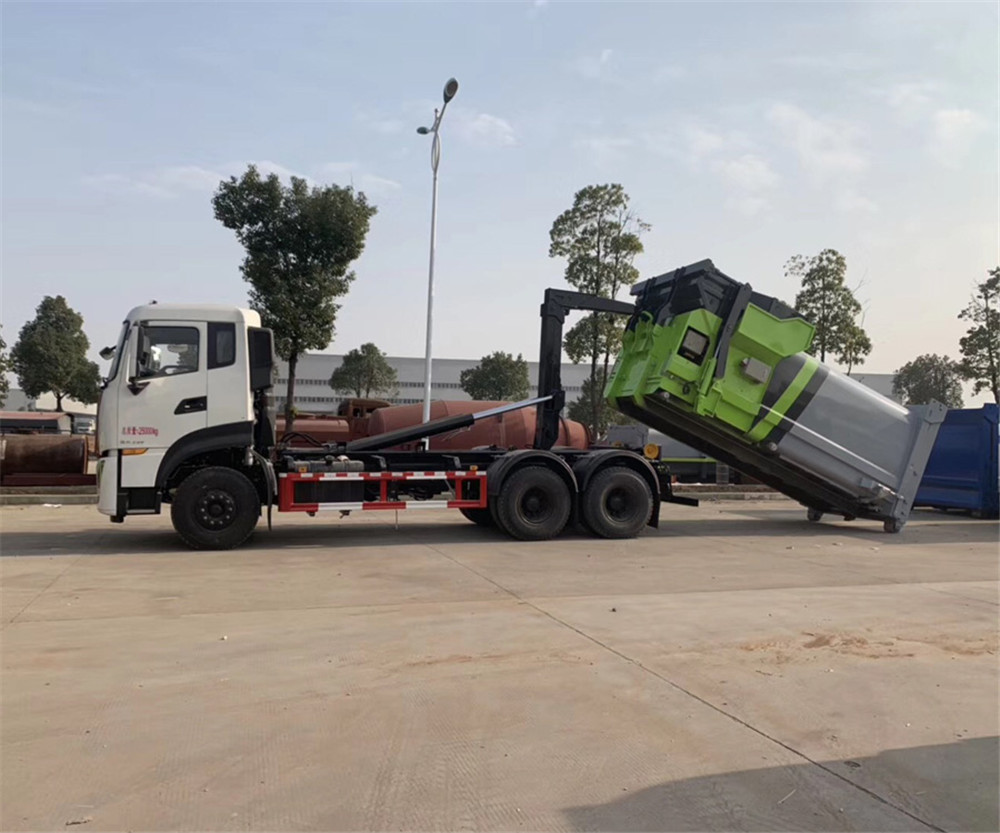

勾臂式垃圾车(车厢可卸式垃圾车)介绍: 车厢可卸式垃圾车又叫拉臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的环卫设备。 拉臂式垃圾车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。钩臂垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。 拉臂垃圾车采用高新设计可摆动的钩臂,垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便,货厢上带盖(倒垃圾时可翻开),钩臂垃圾车垃圾厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理,改装部分与原车底盘为可分离式,维修方便且保持了原车的机动性及行驶性能。

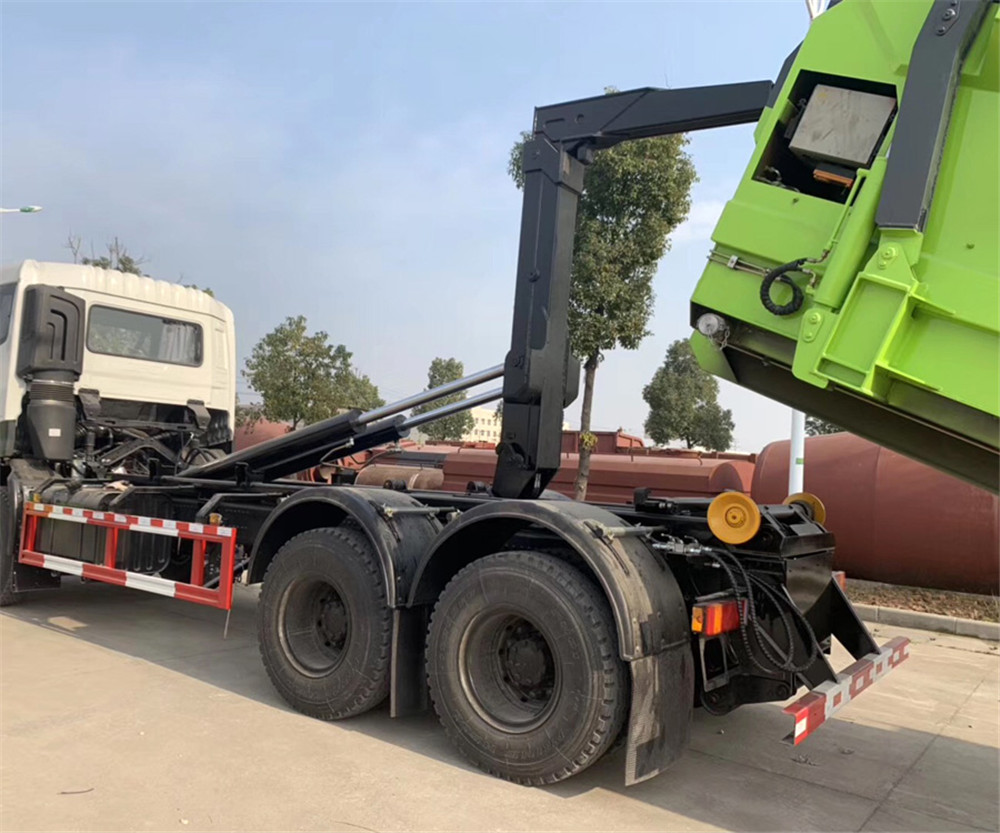

       勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成: 勾臂式垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。

【整车技术参数】

产品商标

程力威牌

公告批次

334(扩展)

产品名称

车厢可卸式垃圾车

产品型号

CLW5250ZXXD6

总质量(Kg)

25000

外形尺寸(mm)

8300×2500,2550×3150

额定载质量(Kg)

13570,13505

前悬/后悬(mm)

1480/1120,1500/1100

整备质量(Kg)

11300

最高车速(Km/h)

89

驾驶室准乘人数(人)

2,3

轴荷(Kg)

7000/18000(二轴组)

接近角/离去角(°)

20/10



【底盘技术参数】

底盘型号

DFH1250D4

生产企业

东风商用车有限公司

商标名称

东风牌

轮胎数

10

轴数

3

轴距 (mm)

4350+1350

轮胎规格

295/80R22.5   18PR,11.00R20 18PR

钢板弹簧片数

3/10,3/4,9/10

前轮距(mm)

2010,2040,2070

燃料种类

柴油

后轮距(mm)

1860/1860,1880/1880

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D6.7NS6B290

DDi75E350-60

DDi75E300-60

东风康明斯发动机有限公司

东风商用车有限公司

东风商用车有限公司

6700

7500

7500

213

257

220

备注

1、该车主要用于垃圾转运,专用装置为勾臂;2、随底盘选装驾驶室;3、该车仅选用4350+1350mm轴距底盘改装,整车外形长/前悬/轴距/后悬对应关系(mm):8300/1480(1500)/4350+1350/1120(1100);4、防护材料:Q235B碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×60,后部防护离地高度(mm):470;5、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司;6、安装带卫星定位功能的行驶记录仪,发动机型号/油耗值(L/100km)对应关系为:D6.7NS6B290/31.3,DDi75E350-60/31.7,DDi75E300-60/31.7;7、选装不同发动机时,对应发动机的尾气排放装置位置会有所变化,选装进气管左置.

程力专用车——拉臂垃圾车=勾臂垃圾车=车厢可卸式垃圾车使用注意事项:

  1.勾臂式垃圾车在装载垃圾前,空载运转达到6个标准气压时,才能挂上取力器(驾驶室内方向盘左下方),检查各部件有无泄漏或异常后,再按照操作指示牌指示位置进行操作。一般情况下,不要去调整调压阀的压力,程力公司技术部在车子出厂前都已经调好。

  2.拉臂垃圾车厢内垃圾的重量不要超过车子所允许的范围,否则,在装箱时会造成压力过大,液压件损坏,轻者造成漏油、离合器皮轮打滑,严重的会造成离合器烧死。

  3.车厢可卸式垃圾车在装箱工作前,要保证厢体的纵梁位于副大梁尾部辆滚轮之间,保证车辆纵向中心轴线与厢体纵向中心轴线重合,否则,应该调整车辆位置。

  4.车厢可卸式垃圾车在装垃圾箱工作时,可根据车厢内收集垃圾的重量来适当加大油门,一边垃圾厢能顺利的勾起实现装箱。

  5.拉臂车厢可卸式垃圾车在结束作业时,应及时关闭电磁离合器开关,保证电磁离合器处于断电状态,特别要提醒的是在车子处于熄火时,更要将电磁离合器处于断电状态,否则会造成电瓶电量大量消耗,导致亏电使车子不能正常启动。

程力专用车——车厢可卸式垃圾车,垃圾箱拉起操作方法:

  1、将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;

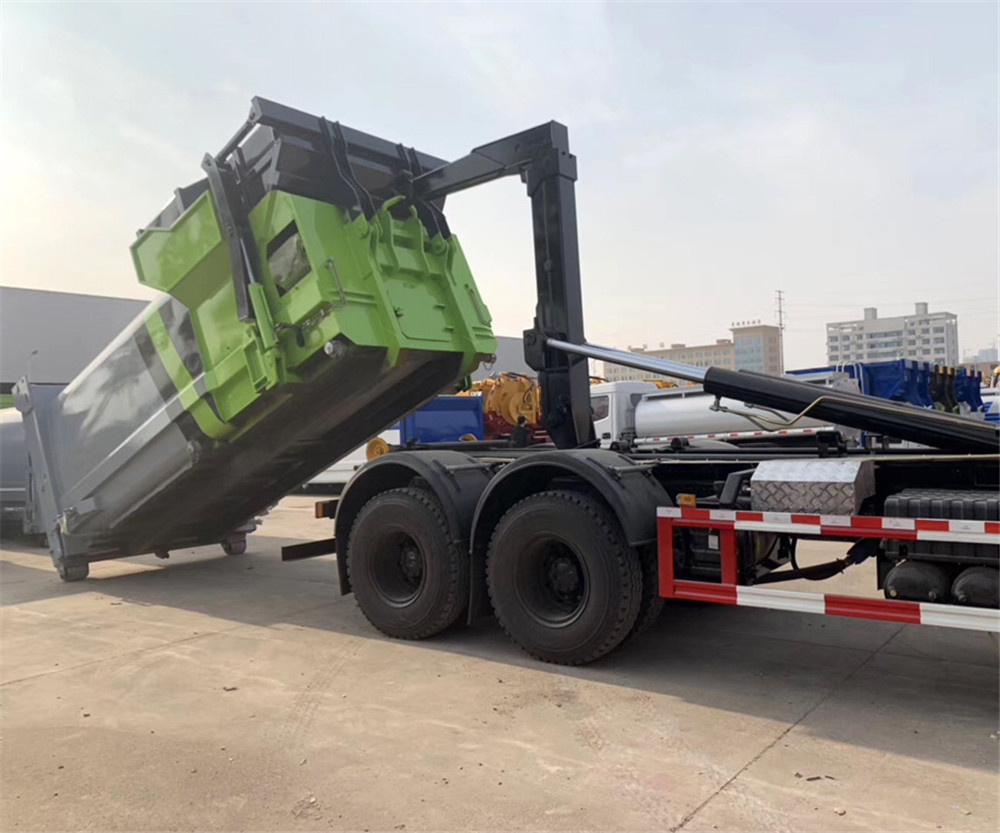

  2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;

  3、当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;

  4、当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中;位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。

程力专用车——车厢可卸式垃圾车,垃圾箱放下操作方法:

  1、起动车后挂上取力器,将锁紧钩操作手柄推下至收回位置,锁紧油缸缩回,使锁紧架翻下,翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定,松开手柄使之回中位;

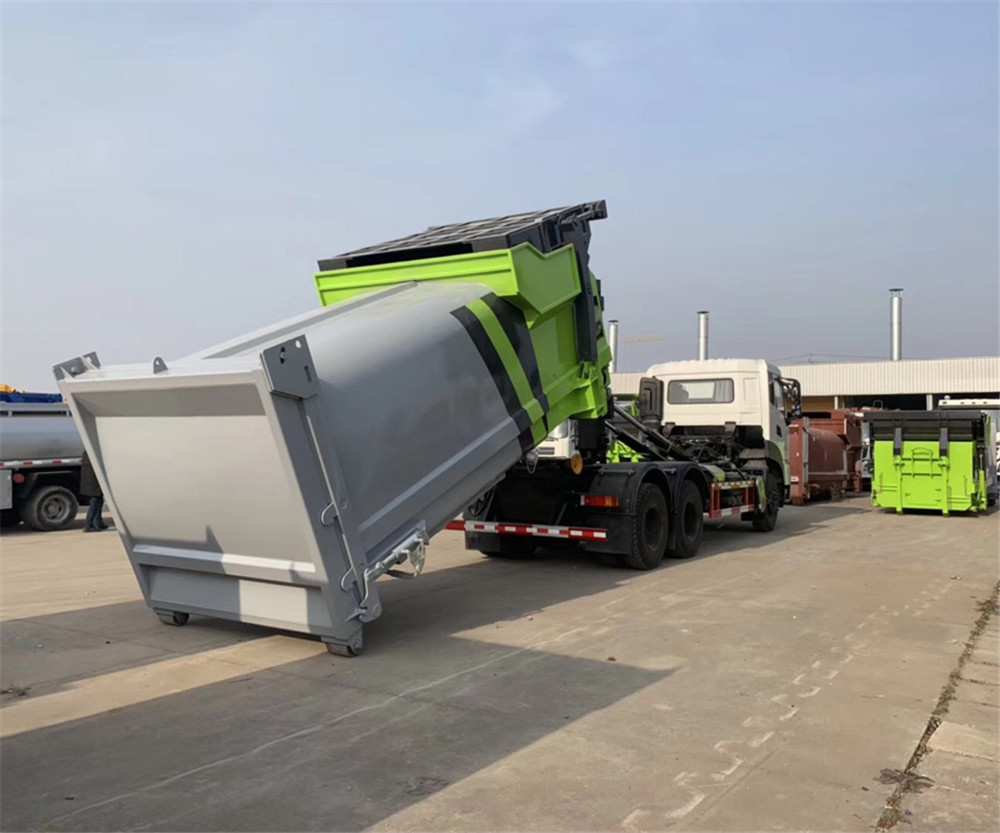

  2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,垃圾箱体随活动拉臂一同翻转、倾斜下落;放置垃圾箱体时,车厢尾部严禁站人。

  3、拉臂式垃圾车箱放置好后,调整活动拉臂钩与箱体弯钩位置,使其脱钩,将拉臂操作手柄推下到落下位置,拉臂油缸收回,活动拉臂绕翻转翻转架前铰链轴旋转,活动拉臂放回到附车架上,松开取力器垃圾箱放置完成,整车可以运输行驶。
