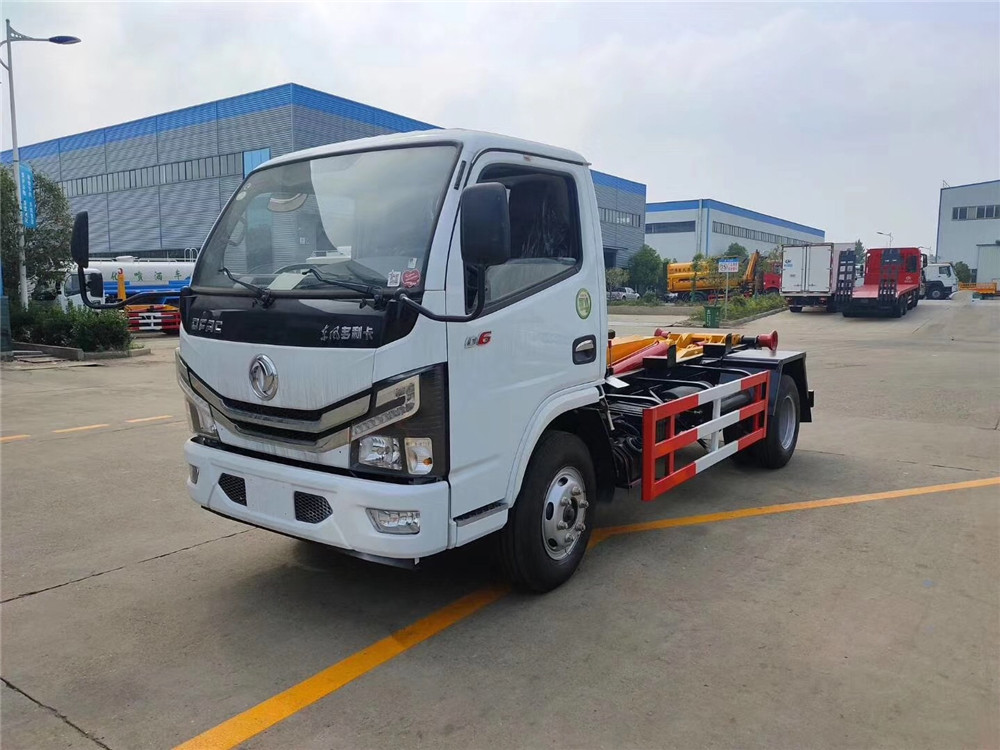

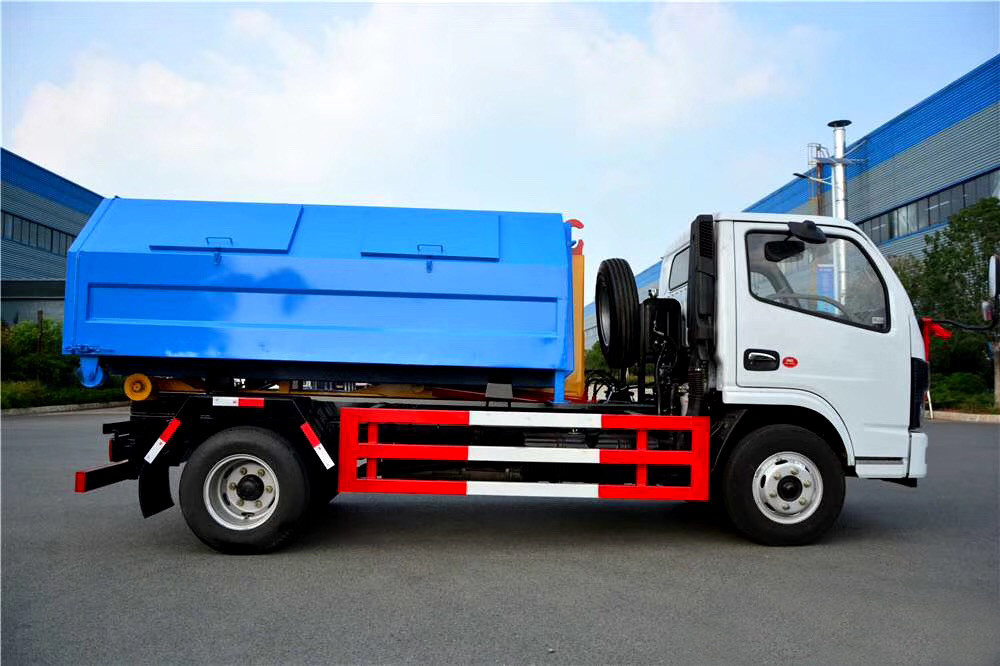

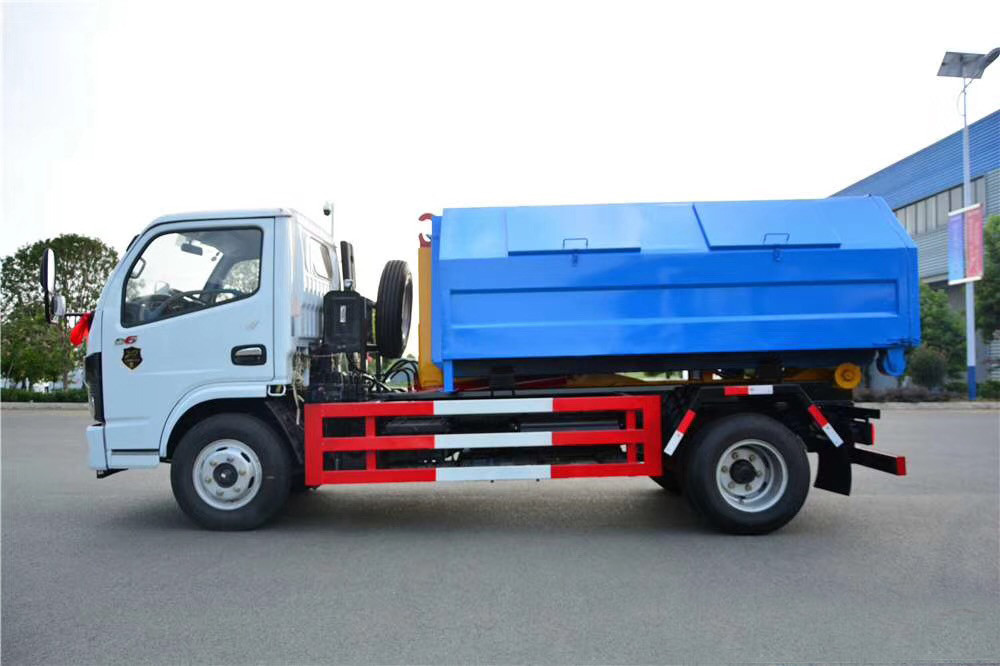

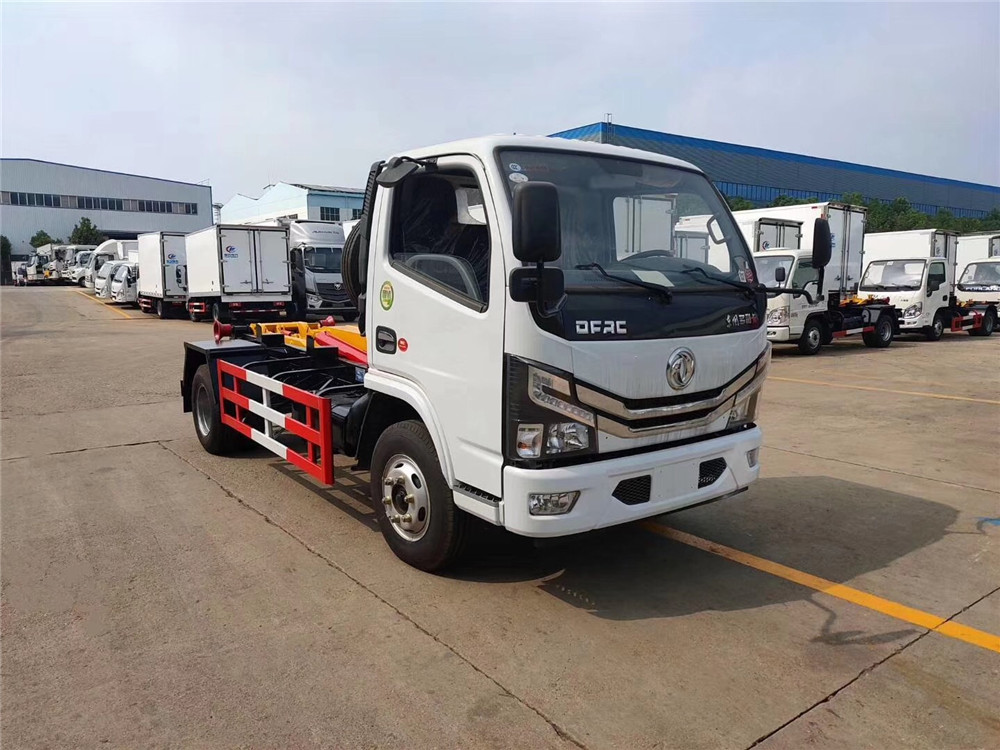

国六·东风多利卡【5方】勾臂垃圾车

       勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成： 勾臂式垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置，控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程，拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。

程力专用车——拉臂垃圾车=勾臂垃圾车=车厢可卸式垃圾车使用注意事项：

　　1.勾臂式垃圾车在装载垃圾前，空载运转达到6个标准气压时，才能挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作指示牌指示位置进行操作。一般情况下，不要去调整调压阀的压力，程力公司技术部在车子出厂前都已经调好。

　　2.拉臂垃圾车厢内垃圾的重量不要超过车子所允许的范围，否则，在装箱时会造成压力过大，液压件损坏，轻者造成漏油、离合器皮轮打滑，严重的会造成离合器烧死。

　　3.车厢可卸式垃圾车在装箱工作前，要保证厢体的纵梁位于副大梁尾部辆滚轮之间，保证车辆纵向中心轴线与厢体纵向中心轴线重合，否则，应该调整车辆位置。

　　4.车厢可卸式垃圾车在装垃圾箱工作时，可根据车厢内收集垃圾的重量来适当加大油门，一边垃圾厢能顺利的勾起实现装箱。

　　5.拉臂车厢可卸式垃圾车在结束作业时，应及时关闭电磁离合器开关，保证电磁离合器处于断电状态，特别要提醒的是在车子处于熄火时，更要将电磁离合器处于断电状态，否则会造成电瓶电量大量消耗，导致亏电使车子不能正常启动。

程力专用车——车厢可卸式垃圾车，垃圾箱拉起操作方法：

　　1、将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车架锁紧固定；

　　2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；

　　3、当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车；

　　4、当垃圾车箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松开手柄使之回中；位； 完成垃圾车箱体的装车工作，松开取力器，整车可以运输行驶。

程力专用车——车厢可卸式垃圾车，垃圾箱放下操作方法:

　　1、起动车后挂上取力器，将锁紧钩操作手柄推下至收回位置，锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定，松开手柄使之回中位；

　　2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；放置垃圾箱体时，车厢尾部严禁站人。

　　3、拉臂式垃圾车箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，将拉臂操作手柄推下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链轴旋转，活动拉臂放回到附车架上，松开取力器垃圾箱放置完成，整车可以运输行驶。
