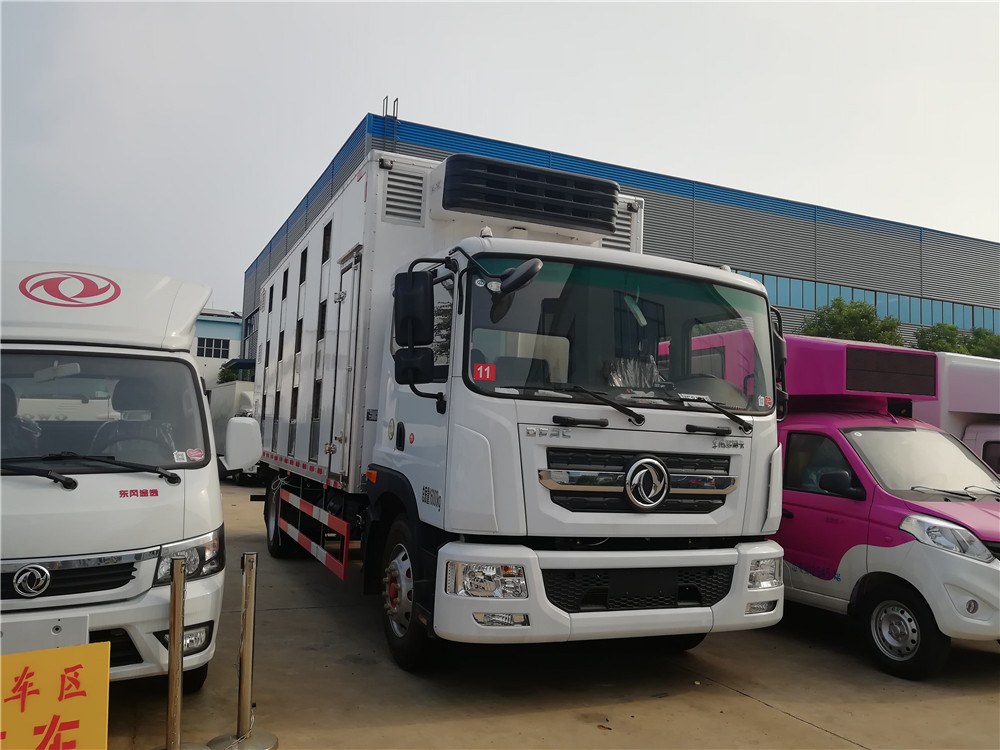

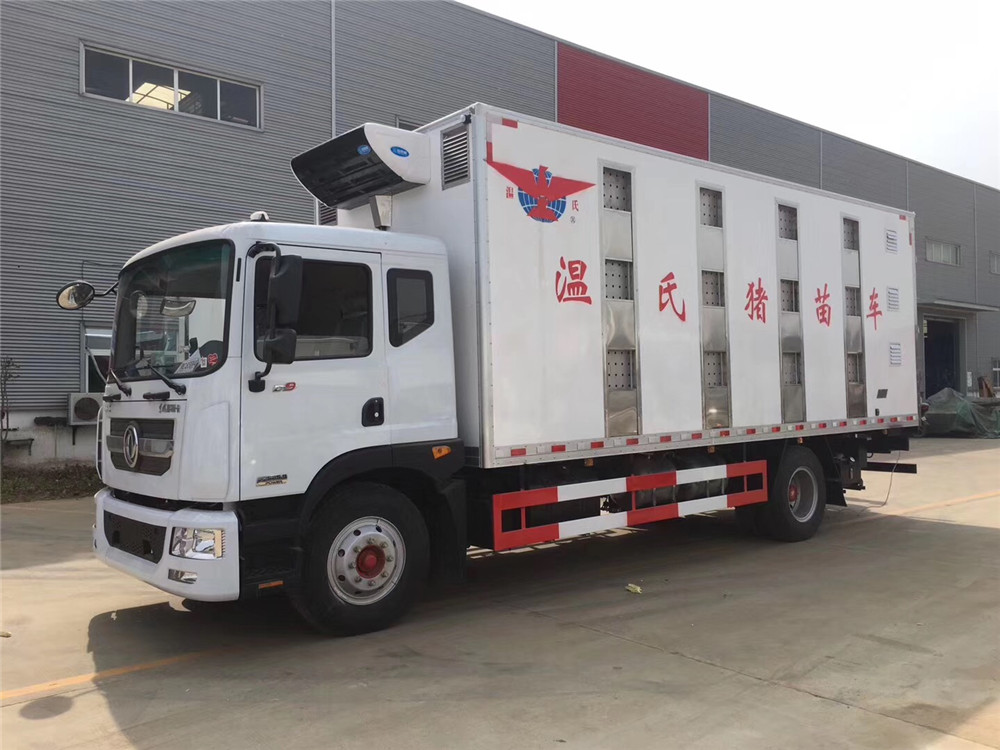

东风D9恒温畜禽运输车高端大气上档次，车厢长度7米，箱体为内不锈钢保温结构，外部部分玻璃钢饰板；箱体内一层隔板，通过液压系统，实现隔板的升降，隔板配置分栏隔断。喂水系统由液态食物箱、管道泵、管道、喂水嘴实现液态水的输送和喂食。喷淋系统由气压水箱，管道，喷头，污水收集箱组成，给牲畜喷淋降温，箱体内清洁。恒温系统由车载制冷机，暖风机，气体混合输送仓，箱体排风扇实现牲畜生存空间气体的流通和恒温，排风扇边框加焊，外框边打胶。后门通过液压系统自动展开形成仔猪进出箱体的通道，设有防护栏。配备微型发电机，给相关设备供电。箱内每层加装摄像头。
【整车技术参数】 | |||
产品商标 | 程力威牌 | 公告批次 | 328（变更） |
产品名称 | 雏禽运输车 | 产品型号 | CLW5160XCQE5 |
总质量(Kg) | 16000 | 外形尺寸(mm) | 9080×2500×3850 |
额定载质量(Kg) | 7805 | 货厢尺寸(mm) | 5980,6800×2340×2470 |
整备质量(Kg) | 8000 | 前悬/后悬(mm) | 1230/2650 |
驾驶室准乘人数(人) | 3 | 最高车速(Km/h) | 90,80 |
接近角/离去角(°) | 19/11 | 轴荷(Kg) | 5600/10400 |
【底盘技术参数】 | |||
底盘型号 | EQ1165LJ9BDE | 底盘名称 | 载货汽车底盘 |
商标名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距 (mm) | 4500,4700,5200 | ||
轮胎规格 | 9.00R20,10.00R20,275/80R22.5 | ||
钢板弹簧片数 | 8/10+7,8/- | 前轮距(mm) | 1858,1949,1765,1891 |
燃料种类 | 柴油 | 后轮距(mm) | 1806,1865,1750 |
排放依据标准 | GB17691-2005国Ⅴ,GB3847-2005 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
ISB180 50 | 东风康明斯发动机有限公司 | 5900 | 132 |
备注 | 该车用于运输雏禽,车辆顶部封闭不可开启.尾门为液压翻转上下坡道结构(收起状态水平长度为110mm,不计算在整车长度内).选装通风孔和天窗,侧板选装各种形式自然进风窗户,前板开有通风进口,选装各种型号的压缩机组、水帘等降温设施,尾门可选装封闭式电子排风扇.防护装置材料材质为Q235A,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护装置截面尺寸(mm):120×50,后防护离地的高500mm.发动机与油耗值对应关系(L/100km):YC4EG170-50/26.0, YC4EG185-50/26.3,ISB180 50/27.8,ISB210 50/26.5,ISD160 50/26.3.ABS型号: J ABS,生产厂家: 焦作博瑞克控制技术有限公司,安装具有卫星定位功能的行驶记录仪.该车仅采用轴距(mm)5200.随底盘选装驾驶室.选装限速装置时,最高车速为80km. | ||
改装要求：箱体为全不锈钢保温结构，外部部分玻璃钢饰板；
1，分层装载机构：箱设置2层装载机构，通过液压系统，实现隔板的升降，每层隔板配置分栏隔断。
2， 喂食系统。由液体食物箱、管道泵、管道、喂食嘴等组成，实现液态食品的输送和喂食。
3， 恒温系统。由车载制冷机，暖风机，气体混合输送仓，箱体排风扇等组成，实现仔猪生存空间气体的流通和恒温。
4， 喷淋系统。由气压水箱，管道，喷头，污水收集箱组成，给仔猪喷淋降温，箱清洁。
5， 进出通道。后门通过液压系统自动展开形成仔猪进出箱体的通道，设有护栏。
6， 供电系统。配备微型发电机，给相关设备供电。
